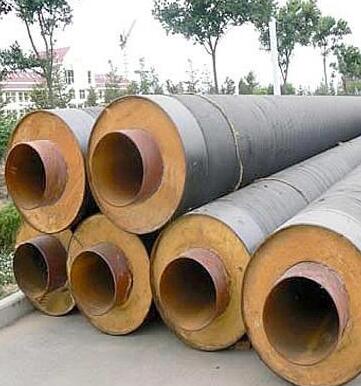

鋼套鋼保溫管基本介紹

鋼套鋼保溫管管又稱“管中管”其有“兩步法”構成，是由高密度聚乙烯外保護層、聚氨脂硬質泡沫塑管和鋼管組成。一種是由輸送介質的鋼管、防腐外套鋼管以及鋼管與外套鋼管之間填充的超細玻璃棉組合而成,也可采用石墨、硅鈣瓦管殼及填充聚氨酯泡沫復合而成。鋼套管（鋼套鋼）埋設技術是一種防水、防漏、抗?jié)B、抗壓和全封閉的埋設新技術，是直埋敷設技術在地下水位較高地區使用的一次較大突破。臨沂鋼套鋼預制復合外護螺旋鋼管保溫管生產廠家

 鋼套鋼保溫管特點

嚴密防水的可靠性，此外要有良好的機械強度，鋼套管由于強度高采用焊接連接，防水的密封性能可靠性十分高，另外，其耐高溫性能也是其它外保護管所不能比擬的。在地下水位高的地區，為保證地下水不影響蒸汽直埋管道的正常運行，外保護層最好采用堅固、密閉的鋼管外殼。

    1、防水防潮

    2、耐高溫高壓，適用介質溫度350℃，壓力2.5Mpa

    3、熱耗低，保溫效果優于任何一種傳統保溫方式

    4、防腐能力強，防腐層強度高，不易破壞

5、使用壽命長，可達30－50年壽命　

鋼套鋼蒸汽保溫管保溫層安裝

電熱帶施工測試后立即進行保溫層安裝，并注意以下各點：

所采用保溫層的材料，厚度和規格與設計圖要求符合。

施工時保溫材料必須干燥。

保溫層外應加防水外罩。

保溫層施工時應避免損傷電熱帶。

保溫層施工后應立即對電熱帶進行絕緣測試。

在保溫層外加警示標簽注明“內有電熱帶”更需注明所有配件的位置.

 2、鋼套鋼蒸汽保溫管熱損失計算

（1）計算依據：《工業設備及管道絕熱工程設計規范》GB 50264-97。

4.4.3求絕熱層的熱、冷損失量應按下式計算：

4.4.3.1 圓筒型單層絕熱結構熱冷損失量應按下式計算：

Q＝T0－ Ta/ （D1/2λ）ln D1/ D0＋1/αs （W/㎡）

式中：Q為以每平方米絕熱層外表面積表示的熱損失量。

臨沂鋼套鋼預制復合外護螺旋鋼管保溫管生產廠家

 （2）鋼套鋼蒸汽保溫管計算：

式中：T0取250℃  （蒸汽管道外表面溫度）

　　　　Ta取12.9℃（滄州地區年平均溫度）

      D1取0.419m（蒸汽管道絕熱層外徑）

      D0取0.219m（蒸汽管道外徑）

      λ 取0.06W/m·℃   （巖棉管殼導熱系數）

      αs取11.63W/㎡·℃（絕熱層外表面向周圍環境的放熱系數）

　　　用以上數據套入以上兩式中得：

　　　Q＝100.63 W/㎡ （以每平方米絕熱層外表面表示的熱損失量）

　　　q＝132.4 W/m   （以每米管道長度表示的熱損失量）

　　　3000m×132.4 W/m＝397200 W＝1429920 KJ/h

3.鋼套鋼蒸汽保溫管導熱量計算

 通過平壁的導熱量計算公式

    Φ=∧AΔT/Δ

    式中:

    Φ--單位時間內通過平壁的熱量(W)；

    A--平壁面積(`M^2`)；

    ∧--物體的熱導率[W／(M·K)]

    Δ--物體的厚度(M)；

    ΔT--平壁兩表面之間的溫度差(K)。

 那要看單位時間內產生的熱量和風扇帶動空氣散發的熱量大小關系

單位時間加熱器產熱Q1=1000J

單位時間散熱Q2=W*C*(T2-T1)

W2為空氣的質量流量kg/S

C為空氣的等壓比熱容J/（kg℃）

T2-T1為溫度差，單位℃

由于干空氣在45℃比熱為1010J/（kg℃），空氣密度為1.11kg/m3

所以質量流量為qv*ρ=(200/3600)*1.11=0.062kg/s     (注意應該都化為國際標準單位)
